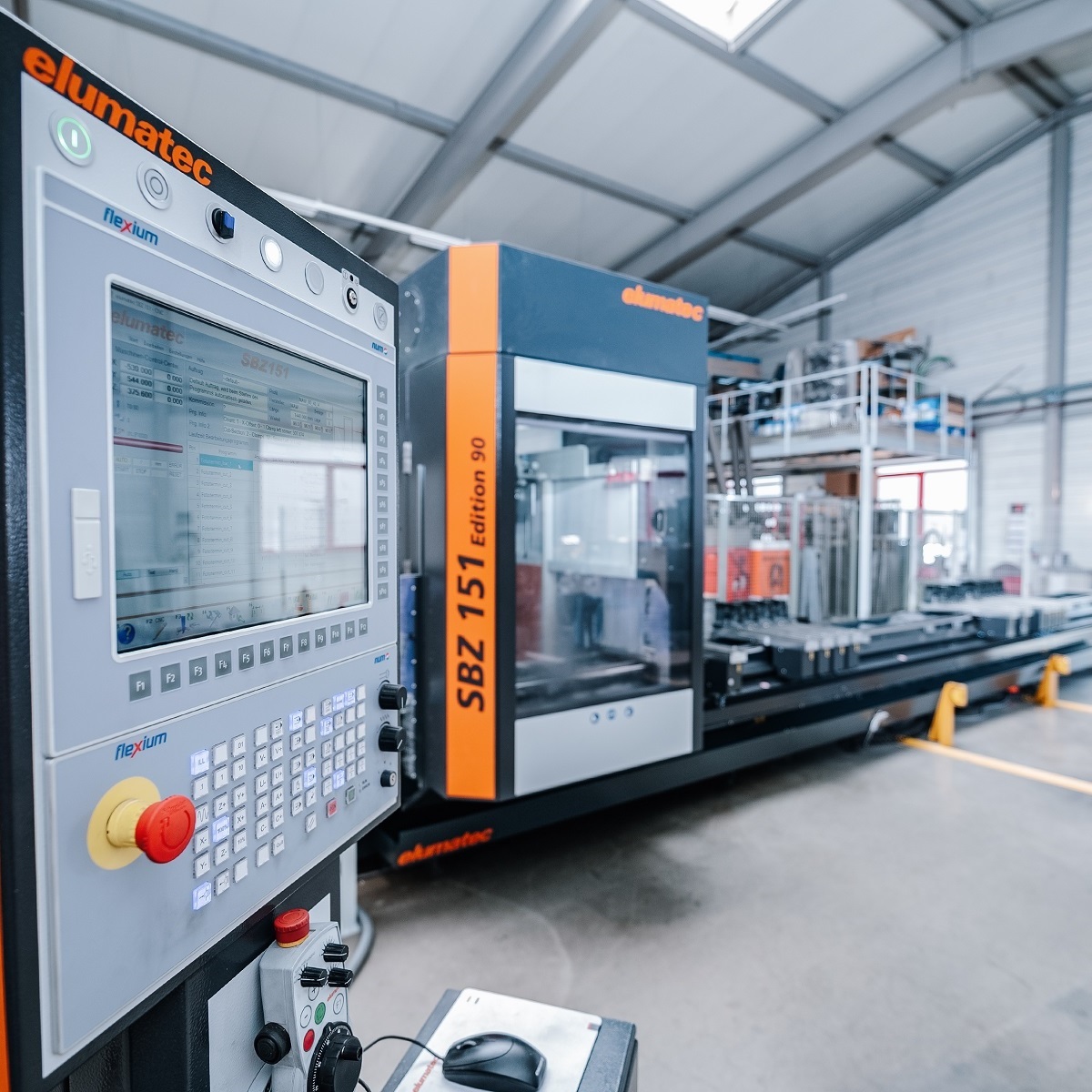

SBZ 151 Edition 90 Aluminium Stabbearbeitungszentrum
Unsere Leistungen im Überblick
- Beratung
- Engineering
- Fräsen, Bohren, Gewindeschneiden, Gewindefräsen, Klinken und Sägen mit einer Aufspannung
- Pulverbeschichtung auf der hauseigenen Anlage
- Baugruppenmontage
- Lieferung mit eigenem Fuhrpark
Beschreibung
- 5-Achs-Aluminium Stabbearbeitungszentrum
- Für die flexible und effiziente Bearbeitung von Aluminiumprofilen konzipiert
- Alle Arbeitsgänge wie Fräsen, Bohren, Gewindeschneiden, Gewindefräsen, Klinken und Sägen finden bei ruhendem Profilstab zur Schonung der Profiloberfläche statt
- Schnelle Positionierung des Bearbeitungsaggregates mit bis zu 66 m/min. durch dynamische Servoantriebe
- Die mitfahrenden Werkzeugmagazine sorgen für kurze Werkzeugwechselzeiten und damit für optimale Bearbeitungszyklen
- Ein Magazin ist mit 13 Standardwerkzeugen und sieben Sonderwerkzeugen (Winkelfräskopf und Sonderfräser) bestückbar. Ein weiteres Magazin für das Sägeblatt mit Durchmesser 500 mm.
- Autonome Spannerpositionierung mit Absolutmesssystem
- Zwei getrennte Bearbeitungszonen erlauben eine Bearbeitung im Pendelbetrieb.
Technische Daten
SBZ 151 Edition 90 - 7,3 m
- Max. Bearbeitungslänge mit stirnseitiger Bearbeitung 6.980 mm
- Max. Bearbeitungslänge ohne stirnseitige Bearbeitung 7.300 mm
- Verfahrweg X-Achse 7.300 mm, Vmax. 66 m/min.
- Verfahrweg Y-Achse 1.150 mm, Vmax. 40 m/min.
- Verfahrweg Z-Achse 715 mm, Vmax. 40 m/min.
- Schwenkwinkel A-Achse bei Sägeblatt mit Durchmesser 500 mm +/- 100°
- Schwenkwinkel C-Achse +/-182°
- Positioniergenauigkeit
- X-/Y-/Z-Achse +/- 0,1 mm/m
- A-/C-Achse +/- 0,1°
Unsere Kompetenz rund um die Aluminium Stabbearbeitung ist für Sie ein echter Wettbewerbsvorteil. Dies garantieren wir durch jahrzehntelange Erfahrung in der konventionellen Aluminiumbearbeitung und erweitern diese Kompetenz durch ein neues, hochmodernes sowie flexibles Aluminium Stabbearbeitungszentrum. Mit diesem Bearbeitungszentrum können wir für Sie Einzelteile sowie Serienteile effizient und wettbewerbsfähig produzieren. Somit können wir Ihre Aufträge in einer bisher kaum zu erreichenden Effizienz fertigen. Die Ihnen zur Verfügung stehende Kompetenz endet nicht mit der bloßen Aluminiumbearbeitung. Bei Bedarf montieren wir für Sie sehr gerne ganze Montagebaugruppen und bieten Ihnen zusätzlich Pulverbeschichtung auf unserer hauseigenen Anlage an. Die Qualität wird intern durch die werkseigene Produktionskontrolle gesichert. Regelmäßige externe Audits bestätigen unseren hohen Qualitätsstandard. Daher ist MAW GmbH seit dem Jahr 2014 nach DIN EN-1090 EXC2 zertifiziert.
